XS型双支点机架

文章出处:泰强减速机发布时间:2016-07-08 人气:

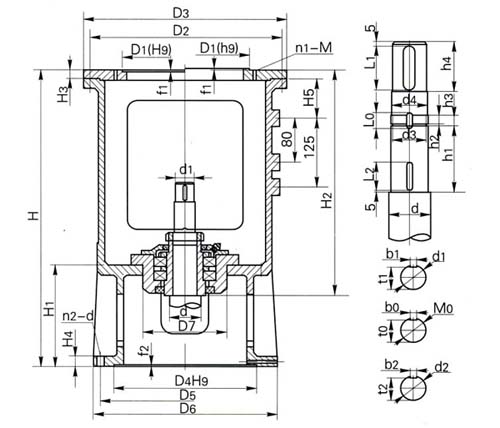

主要参数及尺寸(公称直径 300 、 400 、 500 、 700 )

机架
型号
机架
公称
直径
传动
轴轴
径d
传动
轴上
端轴
径d1
减速机输
出轴径d0
输入
端接
输出端接口 外形及其它尺寸 轴承型号 重量
(kg)
D4
H9
D5 D6 n2-d f2 A型 B型 H3 H4 D7 上部 下部 A型 B型
H H1 H2 H3 L H H1 H2 H3 L
XS3 300 60 45 35,40,45

320 400 445 12-22 6 1155 279 204 620 339 1400 399 324 745 429 20 32 280 153513 46216 196 207
70 55 45,50,55 197 383 317 508 153516 46216 198 209
80 65 55,60,65 186 413 306 538 153518 46218 203 214
XS4 400 90 75 55,65,70 415 515 565 16-26 6 1310 310 206 695 451 1535 420 316 810 566 25 34 310 153520 46222 343 357
100 85 65,70,80 195 471 305 586 153524 46222 356 370
XS5 500 100 85 65,70,80 520 620 670 20-26 6 1620 369 255 865 471 1870 494 380 990 586 30 36 335 153524 46224 546 572
110 90 70,80,90 251 501 376 646 153424 46226 561 587
120 100 90,95,100 247 521 372 666 153528 46228 566 592
130 110 95,100,110 234 569 359 694 153532 46230 578 604
XS6 700 120 100 90,95,100 670 780 860 28-26 6 1830 399 277 970 521 2060 514 392 1085 666 35 40 400 153528 46228 981 1018
130 110 95,100,110 264 569 379 694 153532 46230 991 1028
140 120 100,110,120 251 599 366 724 153534 46232 998 1035
160 140 120,130,140 243 647 358 762 153538 46234 990 1027
XS7 900 140 120 100,110,120 940 1070 1124 14-30 6.4 2150 426 283 1150 599 2350 550 407 1250 724 40 50 490 153534 46232 1500 1600
160 140 120,130,140 267 647 393 762 153538 46234
180 160 140,150,160 254 711 378 826 153540 46240
200 180 160,170,180 240 830 364 930 153544 46244



24小时服务电话: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陈小姐 13812062323  谢小姐 18915322345
XD、XS型机架输入端接口尺寸
减速机输出轴径d0 减速机类别代号 D1 D2 D3 n1-M f1
12 Z 65 100 120 4-M6 3
14 Z 85 120 140 4-M8 3
18 Z 100 134 160 4-M8 4
25 Z 130 160 180 6-M8 4
C 170 200 230 6-M10 3
30 C 200 230 260 6-M12 4
35 Z 170 200 230 6-M10 5
C 230 260 290 6-M12 4
40 Z 170 200 230 6-M10 5
C 230 260 290 6-M12 4
45 Z 200 230 260 6-M10 5
C 230 260 290 6-M12 4
50 Z 200 230 260 6-M10 5
C 270 305 340 6-M10 5
55 Z 200 230 260 6-M10 5
C 270 305 340 8-M16 5
60 C 320 360 400 8-M16 5
65 Z 316 360 400 8-M12 6
Z1 270 310 340 6-M10 5

减速机输出轴径d0 减速机类别代号 D1 D2 D3 n1-M f1
60 C 320

360

400

8-M16

5
70 Z 316 360 400 8-M16 6
C 320
316
360 400 8-M16 5
80 Z 345 390 430 8-M16 6
Z1 316 360 400 8-M12 6
C 360 410 460 8-M20 6
90 Z 400 450 490 12-M16 8
C 360 410 460 8-M20 6
95 Z 400 450 490 12-M18 8
Z1 455 520 580 12-M20 10
100 Z 455 520 580 12-M20 10
C 470 520 580 12-M20 6
110 Z 520 590 650 12-M20 12
C 470 520 580 12-M20 6
120 Z 520 590 650 12-M20 12
C 550 600 660 12-M20 6
130 Z 680 800 880 12-M30 12
C 680 800 880 12-M30 12
140 Z 680 800 880 12-M30 12
180 Z 900 1020 1160 12-M36 12

注:1、减速机类别代号Z为X系列,B系列的摆线针轮减速C为LC型,DC型齿轮减速机。
2、其他类型减速机由我公司对接口加以调整后也可配套。

,

机架
型号
机架公
称直径
传动轴
轴径d
传动轴上
端轴径d1
传动轴轴尺寸
M0 d2h9 d3 d4 h h1 h2 h3 h4 L1 L0 L2 b1 b0 b2 t1 t0 t2
XS3 300 60 45k6 M55×2 55 52 50 322 125 4 15 68 60 27 40 14 8 8 39.5 51 51
70 55m6 M65×2 65 62 60 278 125 4 15 83 75 27 40 16 8 8 49 61 61
80 65m6 M75×2 75 72 70 264 139 4 18 98 90 32 50 18 10 10 58 69 70
XS4 400 90 75m6 M85×2 85 82 80 322 162 4 18 108 100 32 50 20 10 10 67.5 79 80
100 85m6 M95×2 95 92 90 317 166 4 22 118 110 38 50 22 12 12 76 89 90
XS5 500 100 85m6 M95×2 95 92 90 490 166 4 22 118 110 38 50 22 12 12 76 89 90
110 90m6 M100×2 100 97 95 420 166 4 22 118 110 38 50 25 12 12 81 94 95
120 100m6 M110×2 110 107 105 413 177 4 22 128 120 40 60 28 14 14 90 104 104.5
130 110m6 M120×2 120 117 115 370 177 4 26 138 130 44 70 28 14 14 100 114 114.5
XS6 700 120 100m6 M110×2 110 107 105 508 177 4 22 128 120 40 60 28 14 14 90 108 105.5
130 110m6 M120×2 120 117 115 465 177 4 26 138 130 44 70 28 14 14 100 114 114.5
140 120m6 M130×2 130 127 125 468 197 4 26 153 145 44 70 32 14 14 109 122 124.5
160 140m6 M150×2 150 147 145 441 207 4 30 168 160 50 70 36 16 16 128 142 144
XS7 900 140 120m6 M130×2 130 127 125 468 197 4 26 153 145 44 70 32 14 14 109 122 124.5
160 140m6 M150×2 150 147 145 441 207 4 30 168 160 50 70 69 16 16 128 142 144
180 160m6 M170×3 170 166 165 496 227 4 32 198 190 52 80 40 16 16 157 162 164
200 180m6 M190×3 190 186 185 536 242 4 32 238 230 54 90 45 18 18 175 180 182
