BL摆线针轮行星减速机

文章出处:泰强减速机发布时间:2016-07-08 人气:

1、摆线针轮减速机的使用范围:
摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减速机的一种机械,该机分卧式、立式、双轴型和直联型等装配方式,是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
2、摆线针轮减速机的主要特点:
a、减速比大、效率高:一级传动减速比为9-87,双级传动减速比为121-7569,多级组合可达数万,且针齿啮合系套式滚动摩擦,啮合表面无相对滑动,故一级减速效率达94%。
b、运转平稳、噪音低:在运转中同时接触的齿数较多,重合度大,运转平稳,过载能力强,振动和噪音低,各种规格的机型噪音均在85dB(A)以下。
c、使用可靠,寿命长:因主要零件是采用高碳合金钢淬火处理(HRC58-62),再精磨而成,且摆线齿与针齿套合传递至针齿形成滚动摩擦时,摩擦系数小,使啮合区无相对滑动,磨损极小,所以经久耐用。
d、结构紧凑,体积小:与同功率的其它减速机相比,重量体积小1/3以上,由于是行星传动,输入轴和输出轴在同一轴线上,以获得尽可能小的尺寸。
3、摆线针轮减速机型号标定法:


单级传动:

电动机功率为0.55KW
减速比为23
型号为10(X系列用相应X型号表示)

配置Y系列电动机
卧式安装(立式安装用L表示)。
B系列摆线针轮减速机(X系列用X表示)

双级传动

电动机功率为0.55KW
减速比为473
型号为13号与11号组合(X系列用相应X型号表示)

配置Y系列电动机
双级传动
卧式安装(立式安装用L表示)
B系列摆线针轮减速机(X系列用X表示)

注:型号表示法中字母D代表配置Y系列电动机




24小时服务电话: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陈小姐 13812062323  谢小姐 18915322345

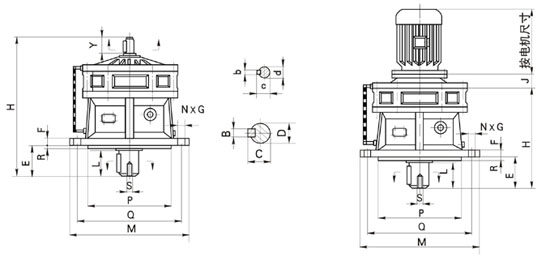

摆线针轮减速机型号对照表(承载能力)

















机号 外型尺寸 安装尺寸 轴端尺寸 重量
H M J E F G N P Q R S B C D L b c d Y BL BLD(约)
BL BLD


BL、BLD10-19号

B10 214 165 190
39 10 11 4 140 160 3 M8 8 33 30 35 5 17 15 22 15 BL







11 263 194 230 61 12 11 6 170 200 4 M8 10 38 35 46 6 20.5 18 35 22
12 320 246 260 70 15 11 6 200 230 4 M8 14 48.5 45 60 6 24.5 22 40 43
13 39 294 340 80 20 13 6 270 310 5 M12 16 59 55 74 8 33 30 55 79
14 465 356 400 101 22 15 8 320 360 5 M12 20 74.5 70 92 10 38 35 62 127
15 544 431 490 120 30 18 12 400 450 5 M16 25 95 90 113 14 48.5 45 70 200
16 668 528 580 139 35 22 12 460 520 8 M20 28 106 100 130 14 53.5 50 80 400
17 791 594 650 182 40 22 12 520 590 10 M24 28 116 110 142 16 59 55 90 620
18 1065 814 880 210 50 38 12 680 800 10 M30 32 137 130 202 20 74.5 70 120 1220
19 1462 1151 1160 370 60 39 12 900 1020 10 M42 45 190 180 330 25 95 90 150 2500


XL、XLD2-12号

X2 209 159 180
42 12 12 6 130 160 3 M8 8 28 25 34 5 17 15 22 15 XL







3 263 194 230 51 15 12 6 170 200 4 M8 10 38 35 46 6 20.5 18 35 30
4 324 250 260 79 15 12 6 200 230 4 M8 14 48.5 45 64 6 24.5 22 40 43
5 427 331 340 93 20 12 6 270 310 4 M12 16 59 55 85 8 33 30 55 88
6 484 377 400 92 22 16 8 316 360 5 M12 18 69 65 81 10 38 35 62 130
7 514 406 430 114 22 18 8 345 390 5 M16 22 85 80 96 12 43 40 65 195
8 585 472 490 112 30 18 12 400 450 6 M16 25 95 90 110 14 48.5 45 70 245
9 723 571 580 170 35 22 12 455 520 8 M20 28 106 100 132 14 53.5 50 80 395
10 791 594 650 182 40 22 12 520 590 10 M24 28 116 110 142 16 59 55 90 620
11 1065 814 880 210 50 38 12 680 800 10 M30 32 137 130 202 20 74.5 70 120 1220

12

1462 1151 1160 370 60 39 12 900 1020 10 M42 45 190 180 330 25 95 90 150 2500
