本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法:
|
|
材料代号
|
搅拌器轴孔径
|
搅拌器的外径,
|
搅拌器型式代号
|

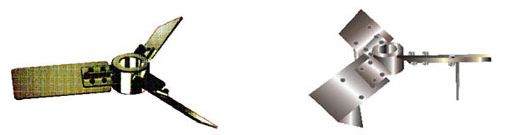

三叶开启涡轮式搅拌器
三斜叶整体开启涡轮式-YK、三斜窄叶整体可启涡轮式-ZK、三斜叶可拆开启涡轮式-YCK、三斜窄叶可拆开启涡轮式-ZKW、三斜叶整体稳定器开启涡轮式-YKW、三斜窄叶整体稳定器开启涡轮式-ZKW、三斜叶可拆稳定器开启涡轮式-YCW、三斜窄叶可拆稳定器开启涡轮式-ZCW
本系列搅拌器较之六叶、四叶开启涡轮式对应搅拌器,有相同规律,而且相对直径大,转速低的情况也可视作桨式搅拌器处理,所以应用也很广泛。稳定器可按要求制作成稳定环及稳定片两种,若采用稳定片,将原型号中末位的W改为U。常用条件μ<50000cp,n=10-300rpm,v=1-10m/s,DJ/D=0.2-0.8,宽形B/DJ=0.2,窄形B/DJ=0.125

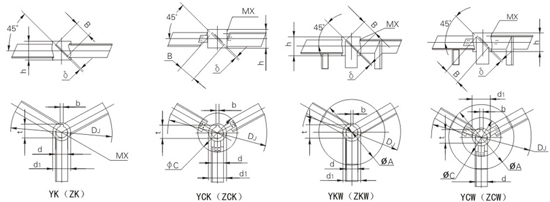

三斜叶开启涡轮式搅拌器主要尺寸
DJ
|
d
|
d1
|
h
|
MX
|
b
|
t
|
φA
|
φC
|
δ(不锈钢/碳钢)
|
重量(kg)
|
不锈钢/碳钢
|
B=0.2DJ
|
B=0.125DJ
|
200
|
25
|
50
|
50
|
M6
|
8
|
28.3
|
130
|
/
|
3/4
|
1.0/1.02
|
0.745/0.754
|
220
|
30
|
60
|
60
|
M6
|
8
|
33.3
|
150
|
/
|
3/4
|
1.5/1.47
|
1.209/1.204
|
250
|
35
|
70
|
70
|
M8
|
10
|
38.3
|
170
|
/
|
4/6
|
2.31/2.36
|
1.943/1.98
|
280
|
35
|
70
|
70
|
M8
|
10
|
38.3
|
190
|
/
|
4/6
|
2.44/2.54
|
1.948/2.088
|
320
|
40
|
75
|
75
|
M8
|
12
|
43.3
|
210
|
/
|
6/8
|
3.47/3.59
|
2.652/2.748
|
360
|
40
|
75
|
75
|
M8
|
12
|
43.3
|
240
|
/
|
6/8
|
3.8/4.01
|
2.859/3.012
|
400
|
45
|
80
|
80
|
M10
|
14
|
48.8
|
270
|
/
|
8/10
|
5.09/5.36
|
3.792/3.97
|
450
|
50
|
85
|
85
|
M10
|
14
|
53.8
|
300
|
/
|
8/10
|
6.12/6.5
|
4.523/4.769
|
500
|
55
|
90
|
90
|
M12
|
16
|
59.4
|
330
|
250
|
8/10
|
10.62/11.05
|
9.17/9.32
|
560
|
60
|
100
|
100
|
M12
|
18
|
64.4
|
370
|
260
|
10/12
|
14.55/15.07
|
12.18/12.37
|
630
|
65
|
105
|
105
|
M12
|
18
|
69.4
|
420
|
285
|
10/12
|
17.06/17.78
|
14/14.39
|
710
|
70
|
110
|
110
|
M12
|
20
|
74.9
|
470
|
290
|
10/12
|
20.33/21.35
|
16.61/17.09
|
800
|
75
|
120
|
120
|
M12
|
20
|
79.9
|
530
|
320
|
12/14
|
27.75/28.93
|
21.96/22.48
|
900
|
80
|
130
|
130
|
M12
|
22
|
85.4
|
600
|
330
|
12/14
|
32.82/36.35
|
27.41/28.1
|
1000
|
85
|
140
|
140
|
M12
|
22
|
90.4
|
670
|
340
|
12/14
|
44.20/45.57
|
34.51/35.31
|
1120
|
90
|
150
|
150
|
M12
|
25
|
95.4
|
750
|
350
|
14/16
|
58.48/60.60
|
44.92/45.9
|
1250
|
100
|
160
|
160
|
M16
|
28
|
106.4
|
830
|
380
|
14/16
|
70.77/73.56
|
53.73/55.02
|
1400
|
110
|
180
|
180
|
M16
|
28
|
116.4
|
930
|
400
|
14/16
|
92.65/96.06
|
71.02/72.54
|
1600
|
120
|
190
|
190
|
M16
|
32
|
127.4
|
1070
|
410
|
16/18
|
125.8/130.3
|
93.08/95.07
|
1800
|
130
|
200
|
200
|
M16
|
32
|
137.4
|
1200
|
420
|
16/18
|
154.2/160.2
|
111.2/115.2
|
2000
|
140
|
210
|
210
|
M16
|
36
|
148.4
|
1340
|
530
|
16/18
|
185.8/194.9
|
134.3/138.3
|
2240
|
150
|
220
|
220
|
M18
|
36
|
158.4
|
1490
|
440
|
18/20
|
252.6/261.7
|
178.3/183
|
2500
|
160
|
240
|
240
|
M18
|
40
|
169.4
|
1660
|
460
|
18/20
|
302.8/320.3
|
224.4/230.2
|
备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。
|
