螺杆式搅拌器

文章出处：泰强减速机发布时间：2013-11-24 人气：【大中小】

本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

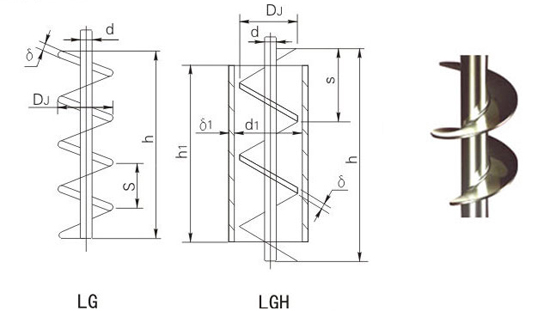

螺杆式搅拌器
螺杆式－LG、带导流筒螺杆式－LGH

此类搅拌器为慢速型搅拌器，在层流区操作，液体沿着螺旋面上升或下降形成轴向的上下循环，适用于中高粘度液的混合和传热等过程，螺杆式搅拌直径小、轴向推力大，可偏心放置，桨叶离槽壁的距离＜1/20DJ，槽壁可挡板作用，螺杆带上导流筒，轴向流动加强，在导流筒内外形成向下向上的循环。常用介质粘μ＜105cP，常用运转速度n＝0.5－50rpm，v＜1m/s。

螺杆式、带导流筒螺杆式搅拌主要参数

DJ	d	s	δ	h	h1	d1	δ1	重量(kg)
DJ	d	s	δ	h	h1	d1	δ1	LG	KGH
80	30	80	2	200	160	88	2	1.297	2.054
100	40	100	2	250	200	110	2	2.752	3.936
125	45	125	3	310	250	150	2	4.585	6.435
160	50	160	3	400	320	190	2	7.355	10.39
180	55	180	4	450	360	215	3	10.41	16.16
200	60	200	4	500	400	240	3	13.59	20.7
220	65	220	6	550	440	260	3	18.88	27.47
250	70	250	6	620	500	300	4	24.83	39.63
280	75	280	8	700	560	330	4	34.32	52.88
320	80	320	8	800	640	380	4	44.85	69.1
360	90	360	10	900	720	430	6	45.96	112
400	100	400	10	1000	800	480	6	87.60	144.4
450	110	450	12	1120	900	540	6	123.5	195.4
500	120	500	12	1250	1000	600	8	159.4	277.7
560	130	560	14	1400	1120	670	8	218	366.5
630	140	630	14	1570	1260	750	8	282.2	470.1
710	150	710	16	1770	1420	850	10	380.4	678.8
800	160	800	16	2000	1600	960	10	487.2	866.0

备注　：重量包括h高度内轴的重量，用户可根据需要确定桨高。

24小时服务电话: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陈小姐 13812062323 谢小姐 18915322345 本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

螺杆式、带导流筒螺杆式搅拌主要参数

DJ	d	s	δ	h	h1	d1	δ1	重量(kg)
DJ	d	s	δ	h	h1	d1	δ1	LG	KGH
80	30	80	2	200	160	88	2	1.297	2.054
100	40	100	2	250	200	110	2	2.752	3.936
125	45	125	3	310	250	150	2	4.585	6.435
160	50	160	3	400	320	190	2	7.355	10.39
180	55	180	4	450	360	215	3	10.41	16.16
200	60	200	4	500	400	240	3	13.59	20.7
220	65	220	6	550	440	260	3	18.88	27.47
250	70	250	6	620	500	300	4	24.83	39.63
280	75	280	8	700	560	330	4	34.32	52.88
320	80	320	8	800	640	380	4	44.85	69.1
360	90	360	10	900	720	430	6	45.96	112
400	100	400	10	1000	800	480	6	87.60	144.4
450	110	450	12	1120	900	540	6	123.5	195.4
500	120	500	12	1250	1000	600	8	159.4	277.7
560	130	560	14	1400	1120	670	8	218	366.5
630	140	630	14	1570	1260	750	8	282.2	470.1
710	150	710	16	1770	1420	850	10	380.4	678.8
800	160	800	16	2000	1600	960	10	487.2	866.0

备注　：重量包括h高度内轴的重量，用户可根据需要确定桨高。
