WJ、LWJ（CD130B-86）

本系列机架可与各种立式摆线针轮减速机相配，可配套选用各种联轴器，若与齿轮减速机配套，连接尺寸由本公司自选调整，为安装双端面机械密封，配备LWJ、LDJ、LSJ等增高型，除LWJ的H值和LDJ、LSJ的H及H2值增大以外，其余尺寸均未变动。 型号标定意义及示例   接板形式A；配摆线针轮减速机B；配LC、DC齿轮减速机   轴径（减速机输出轴直径） 机架类型WJ、LWJ－无支点机架　DJ、LDJ、DXJ-单支点机架　SJ、LSJ－双支点机架。 注：WJ型、DJ型、DXJ型－30A/B、35A、40B、45A四种机架底面为Ⅰ型和Ⅱ型（Ⅰ型不须标柱，Ⅱ型须在型号后面注Ⅱ、Ⅱ型a°＝30°，n2－φ为12-14）其余机架为Ⅱ型（不须标注）

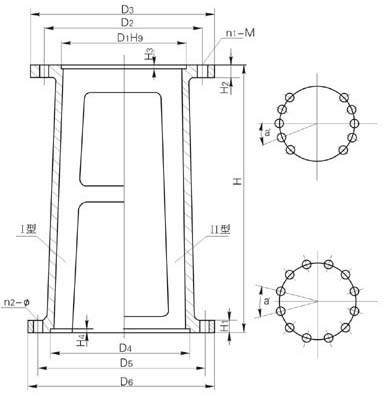

WJ、LWJ型无支点机架主要参数及尺寸 机架代号 H1 H2 H3 H4 输入端接口 输出端接口 WJ型 LWJ型 D1 D2 D3 n1-M D4 D5 D6 a° n2-φ H 重量（kg） H 重量(kg) WJ　　 A 30 LWJ 　 B 20 15 4 4 6 140 200 160 230 190 260 4-M10 6-M12 240 285 315 Ⅰ20 Ⅱ30 10-φ14 12-φ14 450 34 600 43 WJ　　A 35 LWJ　 B 24 15 5 6 170 200 230 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 500 46 650 54 WJ　　A 40 LWJ 　B 24 15 4 6 200 230 230 260 260 290 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 500 46 650 54 WJ　　A 45 LWJ 　B 24 15 5 6 200 230 260 6-M10 6-M12 260 320 360 Ⅱ20 Ⅱ30 10-φ14 12-φ14 500 49 650 57 WJ　　A 55 LWJ 　B　 30 20 6 5 6 270 310 305 340 6-M10 8-M16 325 400 435 30 12-φ14 540 75 690 83 WJ 65A LWJ 34 20 6 6 316 360 400 8-M12 8-M16 350 420 460 30 12-φ18 600 96 750 107 WJ　　A 70 LWJ 　B　 34 20 6 5 6 316（320） 320 360 400 8-M12 8-M16 350 420 460 30 12-φ18 600 96 750 107 WJ　　A 80 LWJ 　B 38 25 6 5 8 345 360 390 410 430 460 8-M16 8-M20 380 455 495 30 12-φ18 640 130 790 139 WJ　　A 90 LWJ 　B 40 25 7 8 400 450 490 12-M16 12-M20 430 510 555 30 12-φ23 660 168 860 183 WJ　　 A 100 LWJ　　B 40 25 9 5 10 455(460) 470 520 580 12-M20 480 560 600 22.5 165-φ23 700 205 900 224 WJ 　　A　　 110 120A LWJ 　 B　 40 30 11 6 10 520 590 650 12-M20 560 650 700 22.5 16-φ27 800 257 1000 274 WJ 　　A　　 130 140A LWJ　　B 44 30 11 9 10 680 800 880 12-M30 720 810 880 18 20-φ27 900 318 1200 365 WJ 　　A　 A　　 150 160 LWJ　　B 　B 50 35 14 10 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 1000 420 1300 480 WJ 　　A　　 180 LWJ　　B 55 40 14 10 12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33 1100 560 1400 630 注：增高后的LWJ型机架，其内部中间高度可同时容纳207型双端面机械密封及SF型三分式联轴器。 WJ、LWJ型无支点机架主要参数及尺寸 机架代号 H1 H2 H3 H4 输入端接口 输出端接口 WJ型 LWJ型 D1 D2 D3 n1-M D4 D5 D6 a° n2-φ H 重量（kg） H 重量(kg) WJ　　 A 30 LWJ 　 B 20 15 4 4 6 140 200 160 230 190 260 4-M10 6-M12 240 285 315 Ⅰ20 Ⅱ30 10-φ14 12-φ14 450 34 600 43 WJ　　A 35 LWJ　 B 24 15 5 6 170 200 230 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 500 46 650 54 WJ　　A 40 LWJ 　B 24 15 4 6 200 230 230 260 260 290 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 500 46 650 54 WJ　　A 45 LWJ 　B 24 15 5 6 200 230 260 6-M10 6-M12 260 320 360 Ⅱ20 Ⅱ30 10-φ14 12-φ14 500 49 650 57 WJ　　A 55 LWJ 　B　 30 20 6 5 6 270 310 305 340 6-M10 8-M16 325 400 435 30 12-φ14 540 75 690 83 WJ 65A LWJ 34 20 6 6 316 360 400 8-M12 8-M16 350 420 460 30 12-φ18 600 96 750 107 WJ　　A 70 LWJ 　B　 34 20 6 5 6 316（320） 320 360 400 8-M12 8-M16 350 420 460 30 12-φ18 600 96 750 107 WJ　　A 80 LWJ 　B 38 25 6 5 8 345 360 390 410 430 460 8-M16 8-M20 380 455 495 30 12-φ18 640 130 790 139 WJ　　A 90 LWJ 　B 40 25 7 8 400 450 490 12-M16 12-M20 430 510 555 30 12-φ23 660 168 860 183 WJ　　 A 100 LWJ　　B 40 25 9 5 10 455(460) 470 520 580 12-M20 480 560 600 22.5 165-φ23 700 205 900 224 WJ 　　A　　 110 120A LWJ 　 B　 40 30 11 6 10 520 590 650 12-M20 560 650 700 22.5 16-φ27 800 257 1000 274 WJ 　　A　　 130 140A LWJ　　B 44 30 11 9 10 680 800 880 12-M30 720 810 880 18 20-φ27 900 318 1200 365 WJ 　　A　 A　　 150 160 LWJ　　B 　B 50 35 14 10 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 1000 420 1300 480 WJ 　　A　　 180 LWJ　　B 55 40 14 10 12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33 1100 560 1400 630 注：增高后的LWJ型机架，其内部中间高度可同时容纳207型双端面机械密封及SF型三分式联轴器。
