QTR型三环减速机

文章出处:泰强减速机发布时间:2013-11-22 人气:

产品编号:111914312914
产品名称:QTR型三环减速机
产品类别:三环减速机系列
产品型号:QTR



用途
      三环减速器是一种先进的传动机械,它可以广泛应用于矿山、冶金、石油、化工、橡塑、工程、起重运输、轻工等众多领域。一般可替代齿轮行星减速器,摆线针轮减速器、多级圆柱齿轮减速器和蜗杆减速器等使用。

原理
      其基本型主要由一根低速轴,二根高速轱和三片传动环板构成(见右图)。各轴均平行配置,相同的两根高速轴带动三片传动环板呈120°相位差作平面运动,传动环板内圆与低速挑水外圆内接,通过齿与齿或针销与齿相啮合.形成大传动比,各轴的轴端可以单独或同时传输动力。
      三环式传动机构自咸体系,按基本型的单级传动,增加高速与低速轴的数量或变更其相互位置,构成若干派生型,单级传动还可以串联成多级传动。
      该传动装置因采用简巧独特的”平行轴一动轴”三环式传动原理.基本构件的运动和受力均衡.又充分地运用了功率分流和多齿内啮合,故具有外形小,传动比大,承载能力强,过载性能好.效率高,运转平稳及多轴端传输动力等优点,维修方便。

特点
      承载能力强,使用寿命长,9—18对齿同时进入啮合区,可承受过载2.7倍.输出转矩达938KN.m。
      传动比大.分级密集,单级11—99,双级达9801,级差约1.1倍。
      运转平稳,噪声小于78dB.振动幅值小于0.025MM。
      结构紧凑.体积小,重量轻,比普通圆柱齿轮减速器/J2/3。
      装拆与维修方便,平行轴,易损件少易更换。
      适用性宽广,可制成卧式、立式、法兰联结及结合传动等结构.亦可为专用设备配置非标传动.具有多轴端。可供多电机同步传动或带动控制器件,装配型式及派生系列繁多。

轴伸型式
      Y型:圆柱轴伸,单键平键联接;
      z型:圆锥轴伸.单键平键联接;
      H型:渐开线花键轴伸;
      C型:齿轮轴伸(仅QSH(QTR)和QXSH(QXTR)减速器用);
      K型:圆柱型轴孔,平键套装联结;
      K(z)型:圆锥形轴孔,平键套装联结;
      K(H)型:花键轴孔,套装联结;
      D型:轴伸与电动机直联。
      常用轴伸型式,高速轴与低速轴为圆柱形轴伸或低速轴为套装孔(省略附加标号)。非圆柱形轴伸或高速轴与低速轴伸型不同时,则分别依序加注轴伸型式标号。



24小时服务电话: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陈小姐 13812062323  谢小姐 18915322345

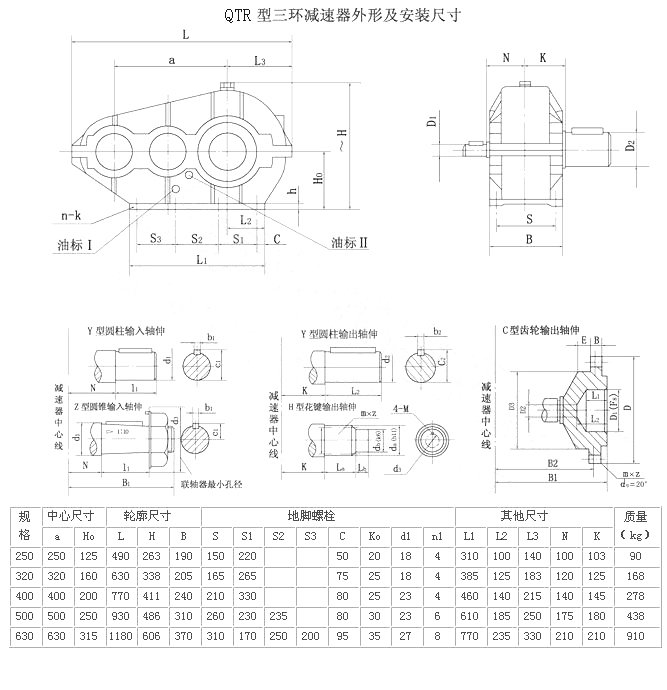

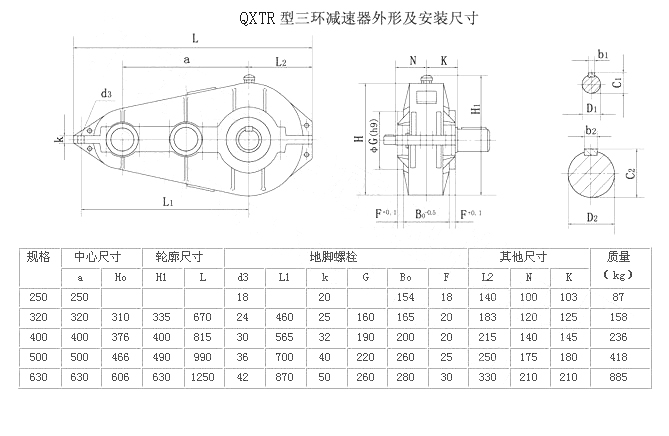

QTR型三环减速机图纸尺寸
