产品编号：3211272314
产品名称：TPG平面包络环面蜗杆减速器
产品类别：平面包络环面蜗杆减速机
产品型号：TPG
一、概述
平面包络环面蜗杆减速器是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动，如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上，适用工作环境温度为—40℃～+40℃，输入轴转速不大于1500转／分，蜗杆轴可反两面方向旋转。
二、型号
该减速器系列有四种型式：TPG、TPU、TPA、TPS．其中：TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器

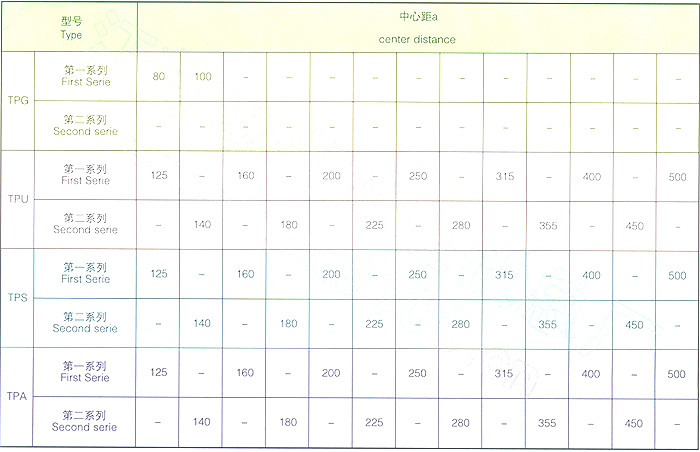

三、型号及传动比
注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。

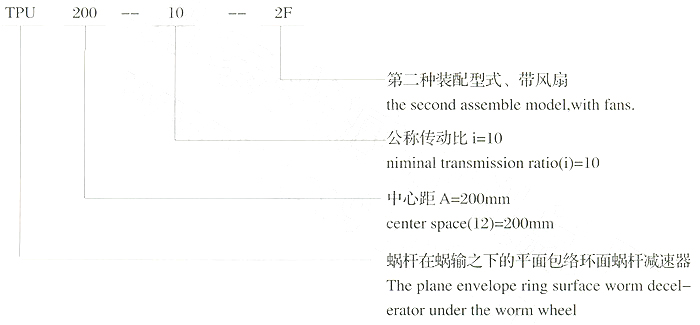

四、标记示例

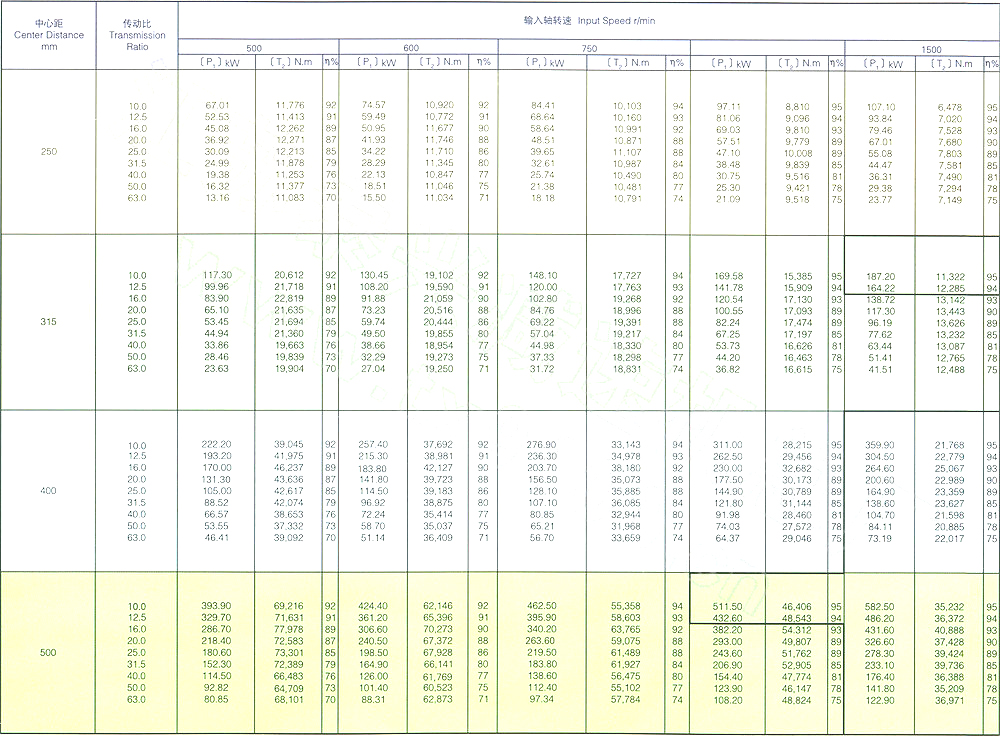

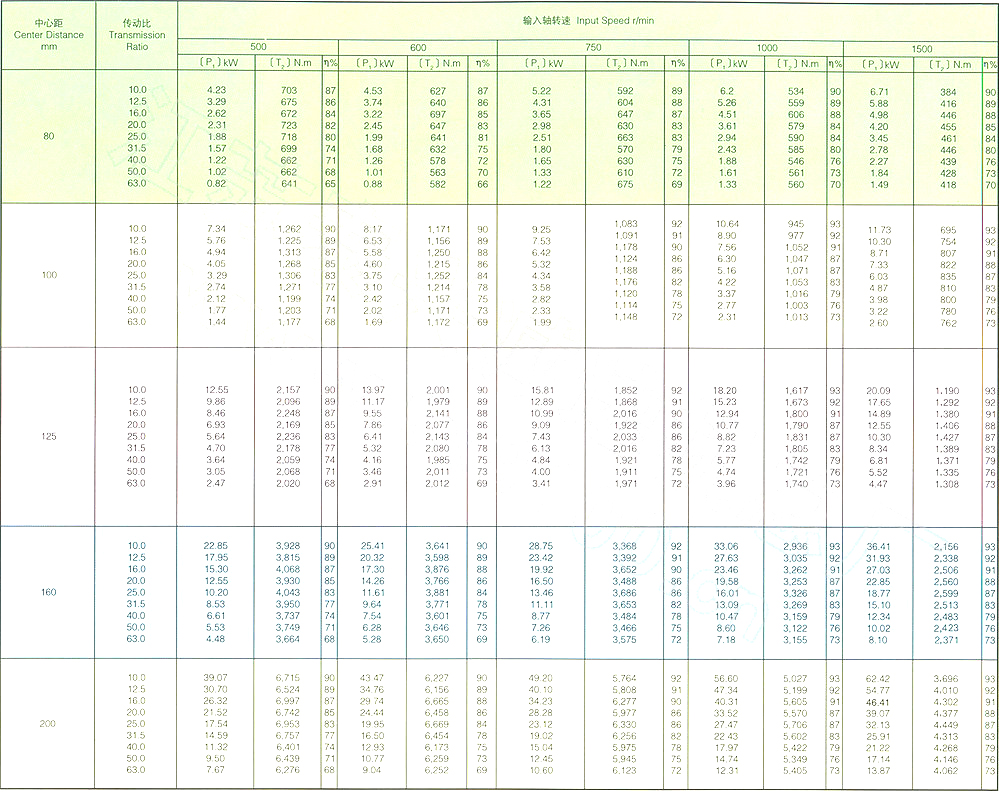

五、平面包络环面蜗杆减速器额定输入轴功率表
24小时服务电话: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陈小姐 13812062323 谢小姐 18915322345
|

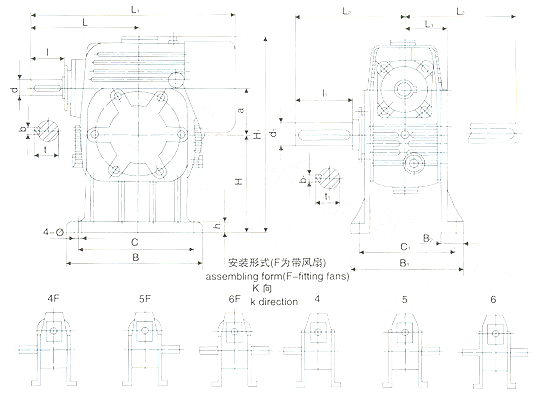

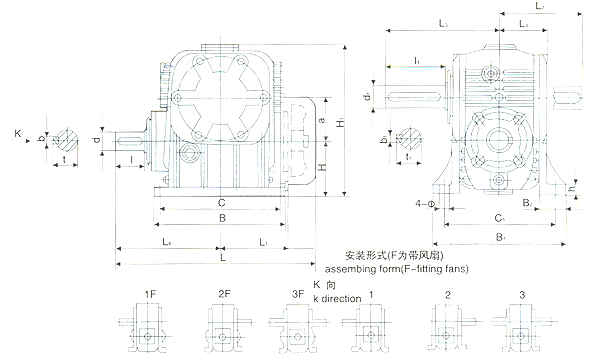

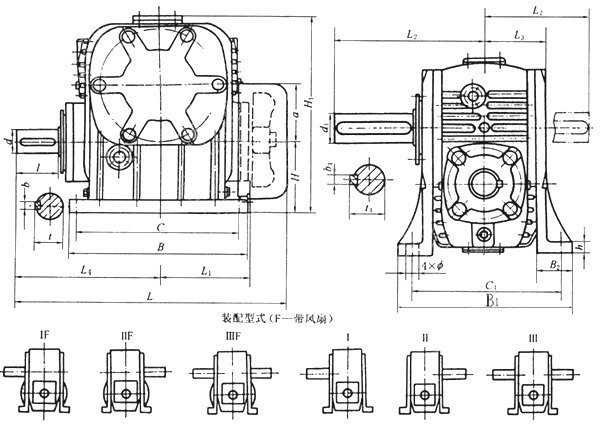

TPG80、TPG100、通用型减速机形式及外形尺寸（Ⅰ—Ⅲ）
|
|
TPG通用型减速器形式及外形尺寸 （mm）
|
型号
|
a
|
B
|
B1
|
B2
|
C
|
C1
|
H
|
H1
|
L
|
L1
|
L2
|
L3
|
L4
|
l
|
l1
|
d
|
d1
|
b
|
b1
|
t
|
t 1
|
h
|
Ф
|
质量（kg）
|
|
TPG80
|
80
|
250
|
242
|
50
|
220
|
206
|
100
|
280
|
381
|
130
|
210
|
86
|
201
|
58
|
110
|
35
|
45
|
10
|
14
|
38
|
48.5
|
18
|
19
|
53
|
|
TPG100
|
100
|
290
|
284
|
58
|
250
|
240
|
110
|
318
|
464
|
160
|
235
|
102
|
254
|
82
|
110
|
40
|
55
|
12
|
16
|
43
|
59
|
20
|
19
|
85
|
|
|
|
|

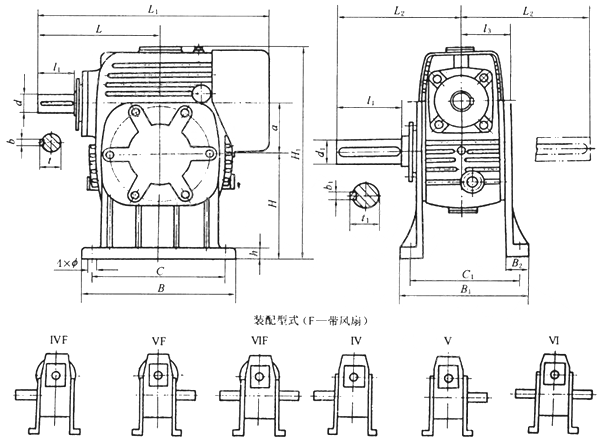

TPG80、TPG100、通用型减速机形式及外形尺寸（Ⅳ—Ⅵ）
|
|
TPG通用型减速器形式及外形尺寸（mm）
|
型号
|
a
|
B
|
B1
|
C
|
C1
|
H
|
H1
|
L
|
L1
|
L2
|
L3
|
B2
|
l
|
l1
|
d
|
d1
|
t
|
t 1
|
b
|
b1
|
h
|
Ф
|
质量（kg）
|
|
TPG80
|
80
|
250
|
242
|
220
|
206
|
180
|
360
|
201
|
381
|
210
|
86
|
50
|
58
|
110
|
35
|
45
|
38
|
48.5
|
10
|
14
|
18
|
19
|
53
|
|
TPG100
|
100
|
290
|
284
|
250
|
240
|
210
|
415
|
254
|
464
|
235
|
102
|
58
|
82
|
110
|
40
|
55
|
43
|
59
|
12
|
16
|
20
|
19
|
85
|
|
|
|
|

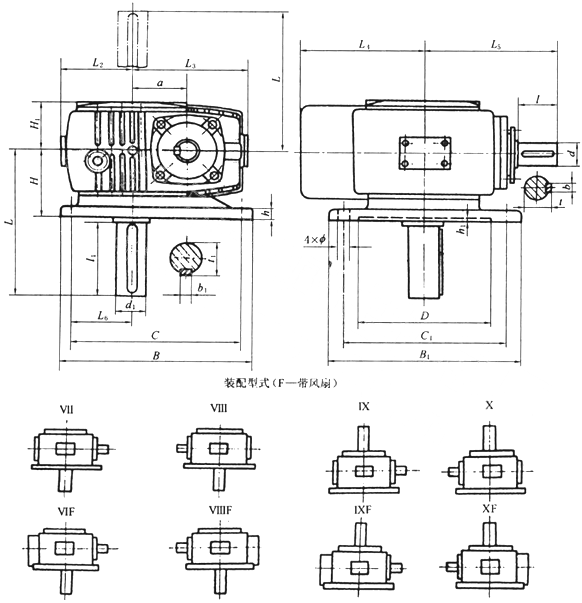

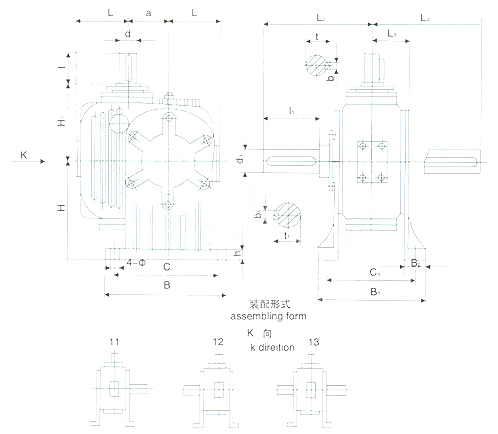

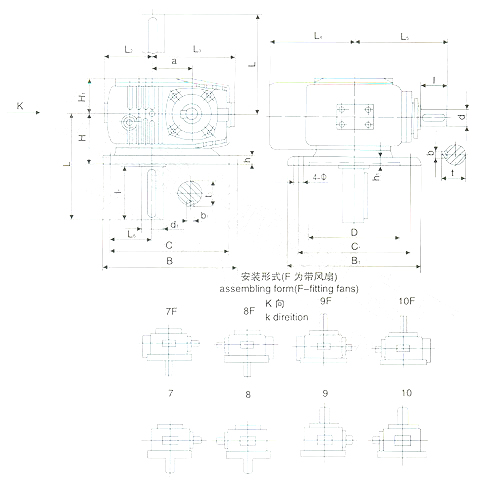

TPG80、TPG100、通用型减速机形式及外形尺寸（Ⅶ—Ⅹ）
|
|
