TPA平面包络环面蜗杆减速器

产品编号：3211263014
产品名称：TPA平面包络环面蜗杆减速器
产品类别：平面包络环面蜗杆减速机
产品型号：TPA

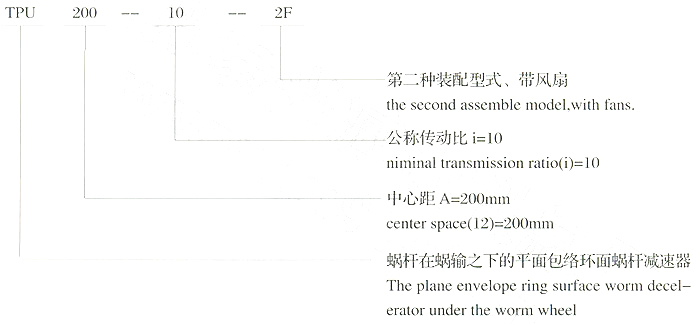

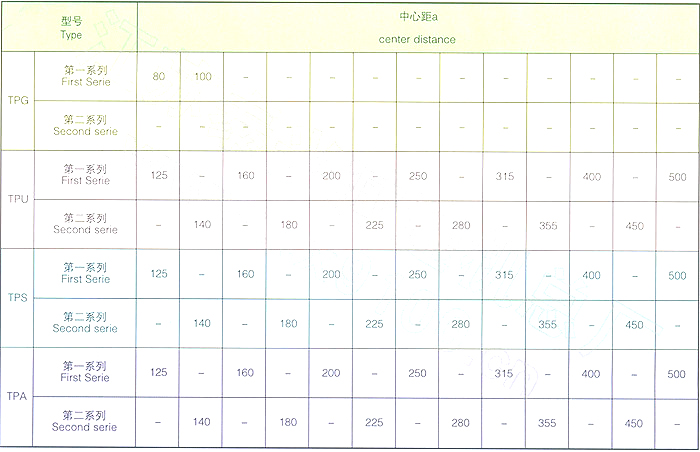

一、概述 平面包络环面蜗杆减速器是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动，如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上，适用工作环境温度为—40℃～+40℃，输入轴转速不大于1500转／分，蜗杆轴可反两面方向旋转。 二、型号 该减速器系列有四种型式：TPG、TPU、TPA、TPS．其中：TP-平面包络环面蜗杆组合为 A：TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。 B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器 C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器 D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器 三、型号及传动比 注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。 四、标记示例 五、平面包络环面蜗杆减速器额定输入轴功率表

24小时服务电话: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陈小姐 13812062323  谢小姐 18915322345

TPA125、TPA160、TPA200、TPA250、TPA315、TPA400、TPA500、通用型减速机形式及外形尺寸

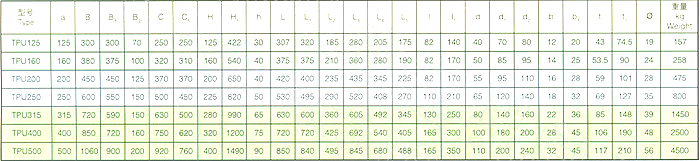

TPA通用型减速器形式及外形尺寸 型号 a B B1 B2 C C1 H H1 h L L1 L2 L3 L4 L5 l l1 d d1 d2 b b1 t t 1 Ф 质量（kg） TPA125 125 360 300 50 310 250 180 438 30 307 320 185 280 217 175 82 140 40 70 80 12 20 43 74.5 19 165 TPA160 160 460 320 80 400 260 225 550 40 375 375 210 365 280 190 82 170 50 85 95 14 25 53.5 90 24 285 TPA200 200 540 400 100 450 320 250 658 40 420 400 265 436 345 224 82 170 55 95 110 16 28 59 101 28 510 TPA250 250 720 480 120 620 380 315 792 50 530 495 290 520 406 270 105 210 65 120 140 18 32 69 127 35 900 TPA315 315 850 600 140 750 500 400 1000 65 630 600 360 605 492 345 130 250 80 140 160 22 36 85 148 39 1250 TPA400 400 950 720 170 850 620 500 1200 75 720 720 425 690 540 410 165 300 100 180 200 28 45 106 190 48 2300 TPA500 500 1180 900 200 1040 760 630 1530 90 850 840 495 845 680 488 165 350 110 200 240 32 45 117 210 56 3700

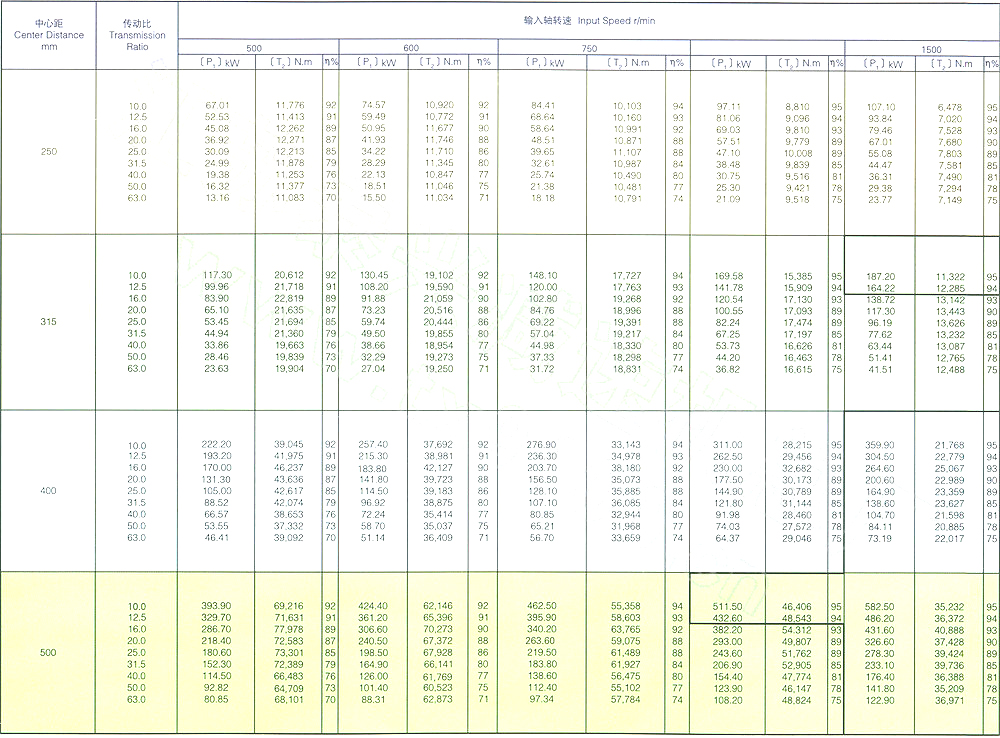

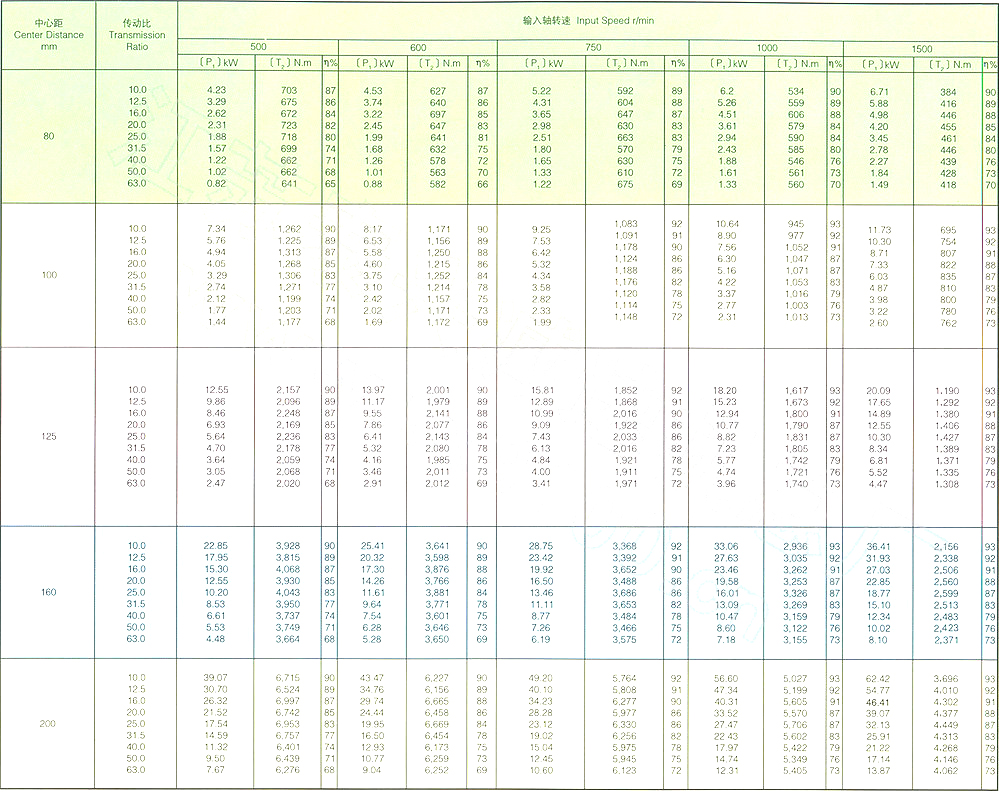

减速器的额定输入功率P1 中心距a（mm） 传动比i 输入轴转速n1（r/min） 500 600 750 1000 1500 额定输入功率P1（kW） 80 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49 2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55 3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67 3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78 4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99 100 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96 5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08 6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25 7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50 8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88 125 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82 10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03 11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34 13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78 17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
