SHCⅠ型减速机

产品编号：28912314
产品名称：SHCⅠ型减速机
产品类别：三环减速机
产品型号：SHCⅠ型减速机


24小时服务电话: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陈小姐 13812062323  谢小姐 18915322345

尺寸

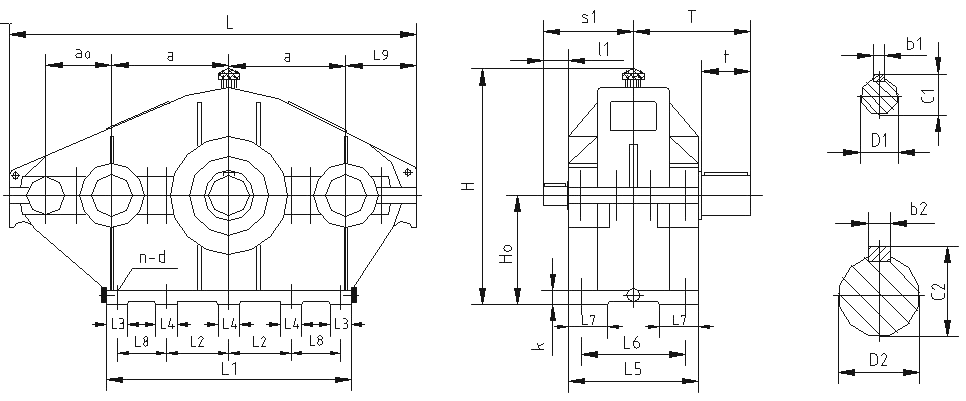

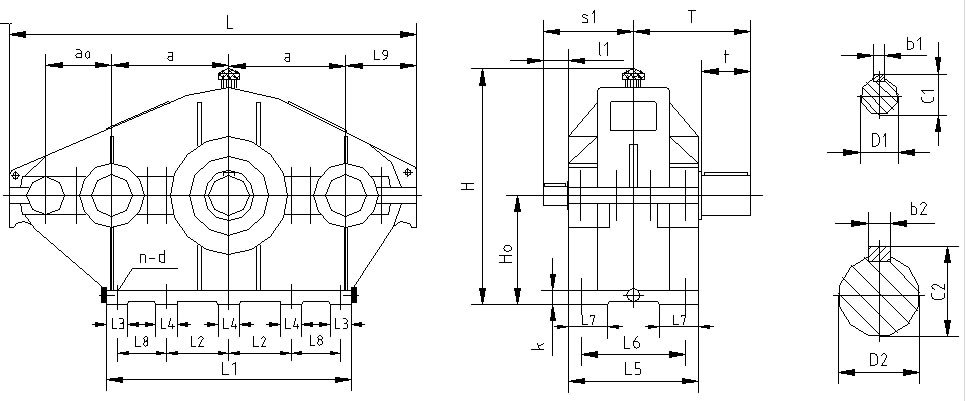

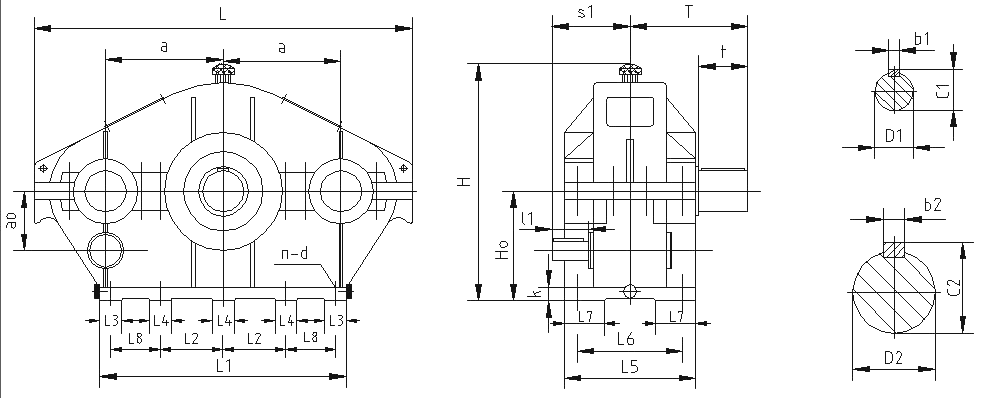

产品名称： SHCⅠ型减速机 产品概述： 2.3.4 SHCⅠ型减速器外形尺寸，见图11、表13：    图11  SHCⅠ型减速机外形尺寸 表13  SHCⅠ型减速机外形尺寸 规 格 中心尺寸 轮 廓 尺 寸 地 脚 螺 栓 输入轴伸i＜51 输入轴伸51≤i＜100 输入轴伸i≥100 输出轴伸 质量(kg) a0   a   H0 H    L   L1   L5   L9 d  n  k  L2   L3  L4  L6  L7   L8 D1    l1   c1  b1  s1 D1    l1   c1  b1  s1 D1    l1   c1  b1  s1 D2     t    T  c2 b2 125 190  125  115 258  455  320  200  80 M12 4  16 145  60     170 50 18j6  28  20.5 6 113 14j6  25  16   5 110 12j6  25 13.5 4  110 38k6  58 150  41 10 52 145 225  145  130 291  530  390  230 92.5 M16 4  18 170  70     185 60 22j6  36  24.5 6 133 18j6  28 20.5  6 125 14j6  25  16  5  120 48k6  82 185 51.514 88 175 275  175  165 367  650  470  255  117.5 M16 4  20 205  90     210 60 28j6  42  31   8 156 22j6  36 24.5  6 150 18j6  28 20.5 6  145 60m6  105 223 64 18 132 215 345  215  200 433  790  550  290  130 M20 4  25 245 100     240 70 35k6  58  38  10 186 28j6  42  31   8 170 22j6  36  25  6  165 75m6  105 23579.520 200 255 400  255  230 493  910  630  320  150 M20 6  25 285 100 100 270 70 42k6  82  45  12 228 35k6  58  38  10 200 28j6  42  31  8  185 90m6  130 275 95 25 300 300 460  300  280 585  1050 750  350  180 M24 6  30 345 120 120 285 80 48k6  82  51.5 14 252 42k6  82  45  12 252 35k6  58  38  10 228 110m6 165 340 116 28 528 350 530  350  325 678  1220 860  410  200 M24 6  35 390 120 160 350 90 55k6  82  59  16 275 48k6  82 51.5 14 275 42k6  82  45  12 275 130m6 200 395 139 32 708 400 610  400  355 740  1410 950  445  240 M24 8  40 150 120 120 385 100 290 65m6  105 69  18 361 55k6  82  59  16 338 48k6  82 51.5 14 338 150m6 200 438 158 36 1020 450 680  450  400 825  1550 1100 510  270 M30 8  45 160 120 120 430 100 340 70m6  105 74.5 20 355 65m6  105 69  18 355 55m6  82  59  16 332 170m6 240 500 179 40 1400 500 760  500  500 1028 1750 1220 570  305 M36 8  55 160 150 150 490 120 410 75m6  105 79.5 20 375 70m6  105 74.5 20 375 60m6  105 64  18 375 180m6 240 510 190 45 1920 550 840  550  560 1110 1910 1320 600  325 M36 8  60 200 150 150 530 120 410 80m6  130 85  22 415 75m6  105 79.5 20 390 65m6  105 69  18 390 200m6 280 580 210 50 2560 600 930  600  630 1270 2110 1460 680  360 M42 8  60 220 180 180 580 150 465 90m6  130 95  25 455 80m6  130 85  22 455 70m6  105 74.520 430 220m6 280 600 231 50 3320 670 1030 670  670 1330 2310 1600 720  385 M42 8  70 250 180 180 640 140 500 100m6 165 106 28 510 90m6  130 95  25 475 80m6  130 85  22 475 250m6 330 690 262 56 4650 750 1140 750  750 1520 2570 1790 790  425 M48 8  80 280 210 210 690 150 560 110m6 165 116 28 550 100m6 165 106 28 550 90m6  130 95  25 515 280m6 380 765 292 63 6550 840 1260 840  840 1666 2850 1980 874  480 M48 10 80 450 250 250 764 150 485 130m6 200 137 32 605 110m6 165 116 28 570 100m6 165 106 28 570 300m6 380 790 314 70 9250 950 1410 950  950 1870 3180 2240 1000 520 M56 10 90 500 250 250 870 200 555 150m6 200 157 36 665 130m6 200 137 32 665 110m6 165 116 28 630 340m6 450 920 355 80 13490 1070 1590 1070 1060 2100 3530 2480 1030 545 M56 10 90 500 250 250 895 200 675 170m6 240 179 40 760 150m6 200 157 36 720 130m6 200 137 32 720 380m6 450 940 395 80 19500 SHCⅡ型减速机外形尺寸，见图12、表14：     图12  SHCⅡ型减速机外形尺寸 表14  SHCⅡ型减速机外形尺寸 规 格 中心尺寸 轮 廓 尺 寸 地 脚 螺 栓 输入轴伸i＜51 输入轴伸51≤i＜100 输入轴伸i≥100 输出轴伸 质量(kg) a0   a   H H    L   L1   L5 d   n  k  L2   L3  L4  L6  L7  L8 D1   l1   c1   b1   s1 D1    l1  c1  b1  s1 D1    l1   c1  b1  s1 D2     t    T  c2 b0 125 65   125  115 258  410  320  200 M12 4  16  145  60     170 50   18j6  28  20.5 6 113 14j6  25  16  5  110 12j6  25 13.5 4  110 38k6  58  150 41 10 49 145 80   145  130 291  475  390  230 M16 4  18  170  70     185 60   22j6  36  24.5 6 133 18j6  28 20.5 6  125 14j6  25  16  5  120 48k6  82 185 51.514 82 175 100  175  165 367  585  470  255 M16 4  20  205  90     210 60   28j6  42  31   8 156 22j6  36 24.5 6  150 18j6  28 20.5 6  145 60m6  105 223 64 18 122 215 130  215  200 433  690  550  290 M20 4  25  245 100     240 70   35k6  58  38  10 186 28j6  42  31  8  170 22j6  36  25  6  165 75m6  105 23579.520 195 255 145  255  230 493  810  630  320 M20 6  25  285 100 100 270 70   42k6  82  45  12 228 35k6  58  38  10 200 28j6  42  31  8  185 90m6  130 275 95 25 280 300 160  300  280 585  960  750  350 M24 6  30  345 120 120 285 80   48k6  82  51.5 14 252 42k6  82  45  12 252 35k6  58  38  10 228 110m6 165 340 116 28 495 350 180  350  325 678  1100 860  410 M24 6  35  390 120 160 350 90   55k6  82  59  16 275 48k6  82 51.5 14 275 42k6  82  45  12 275 130m6 200 395 139 32 674 400 210  400  355 740  1280 950  445 M24 8  40 150 120 120 385 100 290 65m6  105 69  18 361 55k6  82  59  16 338 48k6  82 51.5 14 338 150m6 200 438 158 36 970 450 230  450  400 825  1440 1100 510 M30 8  45 160 120 120 430 100 340 70m6  105 74.5 20 355 65m6  105 69  18 355 55m6  82  59  16 332 170m6 240 500 179 40 1330 500 260  500  500 1028 1610 1220 570 M36 8  55 160 150 150 490 120 410 75m6  105 79.5 20 375 70m6  105 74.5 20 375 60m6  105 64  18 375 180m6 240 510 190 45 1830 550 290  550  560 1110 1750 1320 600 M36 8  60 200 150 150 530 120 410 80m6  130 85  22 415 75m6  105 79.5 20 390 65m6  105 69  18 390 200m6 280 580 210 50 2440 600 330  600  630 1270 1920 1460 680 M42 8  60 220 180 180 580 150 465 90m6  130 95  25 455 80m6  130 85  22 455 70m6  105 74.520 430 220m6 280 600 231 50 3160 670 360  670  670 1330 2110 1600 720 M42 8  70 250 180 180 640 140 500 100m6 165 106 28 510 90m6  130 95  25 475 80m6  130 85  22 475 250m6 330 690 262 56 4430 750 390  750  750 1520 2350 1790 790 M48 8  80 280 210 210 690 150 560 110m6 165 116 28 550 100m6 165 106 28 550 90m6  130 95  25 515 280m6 380 765 292 63 6230 840 420  840  840 1666 2640 1980 874 M48 10 80 450 250 250 764 150 485 130m6 200 137 32 605 110m6 165 116 28 570 100m6 165 106 28 570 300m6 380 790 314 70 8810 950 460  950  950 1870 2940 2240 1000 M56 10 90 500 250 250 870 200 555 150m6 200 157 36 665 130m6 200 137 32 665 110m6 165 116 28 630 340m6 450 920 355 80 12850 1070 520  1070 1060 2100 3230 2480 1030 M56 10 90 500 250 250 895 200 675 170m6 240 179 40 760 150m6 200 157 36 720 130m6 200 137 32 720 380m6 450 940 395 80 18570
