电动滚筒电机转子轴头断裂的修复

摘要 ：电动滚筒在使用过程中经常出现电机转子轴头断裂故障，为保障生产高效运行，减少停机时间，对其进行了修复，延长了电动滚筒使用寿命，降低了备件采购成本。


 1　电机转子轴头断裂原因的分析
         由于我厂使用的规格型号较多，故以5050型电动滚筒（带速1.0m/s，功率为4kW）为例，分析一下断裂的原因。

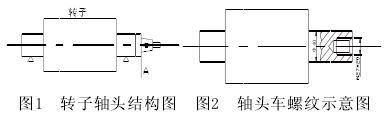

         如图1所示，转子轴头在转子上处于悬臂状态，轴头根部即A面，同时受到剪切应力、扭转应力和弯曲应力等作用，由于此面尺寸变化较大，也正好是应力集中的地方，所以此处极易产生疲劳变形而发生断裂。


2　 断裂轴头的修复
          轴头断裂后，我厂根据其受力情况，采用如下方法对其进行了修复。如图2所示，在断裂部位将φ40轴沿轴向切削5～10mm，然后钻孔车螺纹（内纹），螺纹为M27×20，螺纹车好后，打4×60°坡口。

        用φ28圆钢车出如图3所示的铁棒，拧入轴头内螺纹里。拧紧后，用电焊焊好坡口处，再用电焊将原来去掉的φ40轴焊补成有加工余量的轴端。
        准备工作完毕后，在车床上以转子外圆以及两轴承台为基准找正，然后按测绘尺寸重新加工，加工出如图4所示轴头，过渡圆角为R4-6，这样在轴头根部也就是图1中的A面，应力集中大大减小，重新组装，基本上达到原来的设计要求。

         用上述方法修复的转子轴头，我厂经过反复试验，效果良好，投入使用后寿命是原来的3倍。不仅节约了设备采购资金，而且保障了生产的稳定高效运行。
